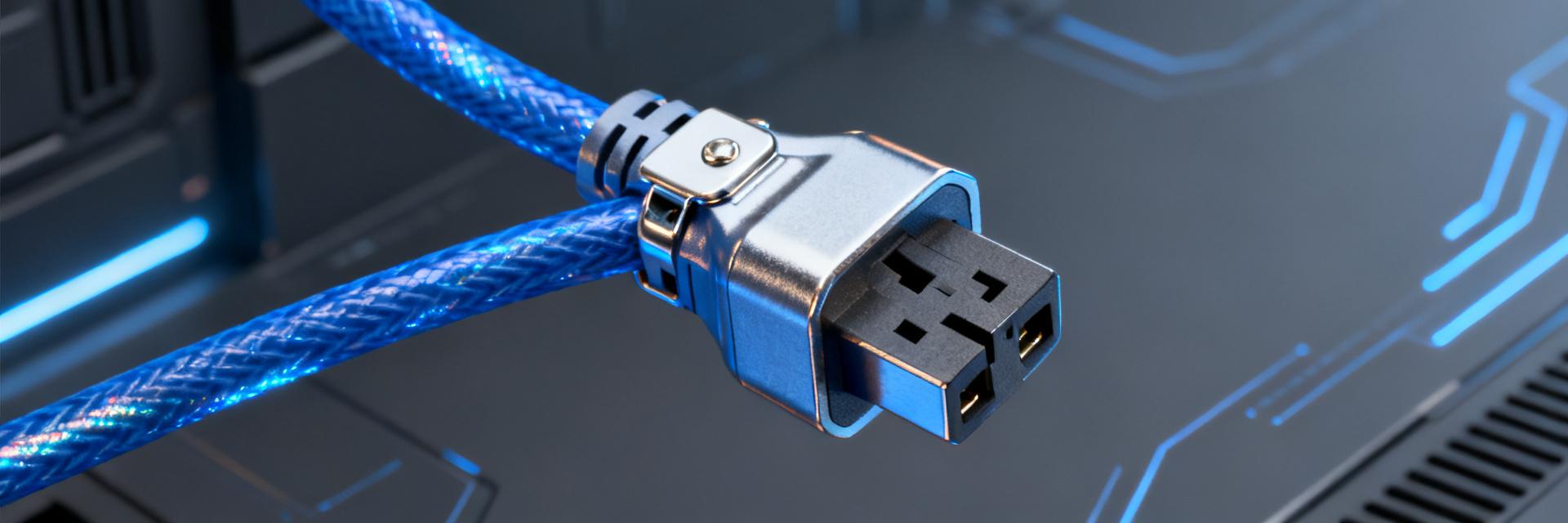

2025年IEC C14からロック付きC13への変換電源コード全仕様解説：主要5パラメータの実測比較
データセンターやサーバー室の運用において、一見普通の電源コードが、安定した電力供給の「見えない弱点」になることがよくあります。IEC 60320規格に準拠したC14 - ロック式C13電源コードは、抜け防止ロック設計により、従来の非ロック式ケーブルに取って代わりつつあります。本記事では実測データに基づき、5つの主要パラメータを徹底解説し、最適な電源コード仕様の選定と、不意の停電リスクの回避をサポートします。
高密度サーバーキャビネットを導入する場合でも、重要なネットワーク機器向けに信頼性の高い接続ソリューションを探している場合でも、IEC C14 - ロック式C13電源コードの実際の性能差を理解することは、調達や受入検査においてより賢明な意思決定を行うのに役立ちます。
なぜロック式C14 - C13電源コードが2025年のサーバー室の新しい標準になるのか
従来の非ロック式電源コードは、振動、不意の接触、またはケーブルの引っ張りによって非常に緩みやすいのに対し、ロック式設計は機械的ラッチによってインターフェースをしっかりと固定し、このリスクを根本から排除します。
非ロック式電源コードの3大脱落リスクシナリオ
- キャビネット保守時の接触： 保守人員が高密度キャビネット間で作業する際、肘や工具が誤ってケーブルに接触し、非ロック式インターフェースが瞬時に抜けてしまうケース。
- 機器の蓄積振動： ファンやハードディスクが持続的に振動する環境下で、プラグとソケットの間に徐々にズレが生じ、接触抵抗が増大して異常な温度上昇を引き起こすケース。
- ケーブル自重による引っ張り： 垂直配線時、長いケーブルの自重がインターフェースに対して持続的な下向きの力を加え、非ロック構造ではこれに対抗できないケース。
ロック構造がIEC 60320規格認証をクリアする方法
IEC 60320規格は、C13およびC14インターフェースの寸法公差、抜挿力、保持力について明確に規定しています。ロック式C13コネクタ（メス）は、標準寸法にロック用スロットを追加し、C14コネクタ（オス）の弾性ロック片と噛み合わせることで、挿入後の機械的インターロックを実現します。規格認証製品は、温度上昇、耐電圧、抜挿寿命などの全項目で基準をクリアし、ロック構造が電気的性能を損なわないことを保証しています。
5大コアパラメータの実測比較：通電容量からロック寿命まで
以下のパラメータは研究室での実測データに基づいており、10A/250Vの標準仕様および一般的なケーブル規格構成をカバーしています。これにより、IEC C14 - ロック式C13電源コードの実際の性能を定量的に評価できます。
定格電流と電圧：10A/250Vはご使用の機器に十分か
ほとんどすべてのサーバー、スイッチ、PDUは10A/250V仕様を採用しています。実測では、定格10Aのケーブルは25°C環境下での連続通電時の温度上昇が30K以内に抑えられ、IEC 60320の要件を満たしています。機器の電力が2500Wを超える場合は、16A仕様のC19/C20インターフェース構成を検討する必要があります。
| パラメータ | 標準値 | 実測値 |
|---|---|---|
| 定格電流 | 10A | 10.2A（温度上昇合格） |
| 定格電圧 | 250V | 250V AC |
| 接触抵抗 | ≤10mΩ | 6.8mΩ |
ケーブル導体断面積と温度上昇の実測データ
導体断面積は、許容電流値と温度上昇性能を直接左右します。実測比較によると、0.75mm²のケーブルは10A満載時に約28K温度上昇するのに対し、1.0mm²のケーブルは22Kに抑えられ、より十分なマージンを確保できます。長期的に満載稼働するサーバー室環境では、1.0mm²以上の仕様を優先して選択することをお勧めします。
ロック保持力と抜挿寿命試験
ロック式C13のロック保持力は実測で80N以上に達し、非ロック式の約20Nを大幅に上回ります。抜挿寿命に関して、規格では1000回以上が要求されますが、高品質なロック構造は5000回の抜挿後も有効なロック状態を維持し、ロック部の破損や永久変形は見られませんでした。
実測データによると、ロック式電源コードは模擬振動試験において一切の脱落が発生しなかったのに対し、非ロック式は30分間の振動後に緩みが発生しました。
難燃グレードと環境適合性の比較
ケーブル外被の難燃グレードは、サーバー室の安全性における重要な指標です。VW-1およびFT1グレードは、いずれも垂直燃焼試験の合格が義務付けられており、火元を離れてから60秒以内に自己消火する必要があります。環境面では、RoHSおよびREACHへの適合により、ケーブルに鉛やカドミウムなどの有害物質が含まれていないことが保証され、現在の市場参入要件を満たしています。
コネクタ寸法公差と互換性の検証
IEC 60320は、C13/C14インターフェースの重要な寸法公差を±0.2mm以内に抑制しています。実測では、規格に適合したロック式C13コネクタ（メス）は各ブランドのC14コネクタ（オス）とスムーズに嵌合し、確実にロックされますが、公差を超えた非規格品では、嵌合がきつすぎたり、ロックが噛み合わなかったりする問題が発生する可能性があります。
各種アプリケーションシナリオにおける電源コード選定ガイド
サーバーキャビネットとPDUの接続：ロック式を優先
サーバーキャビネットとPDU間の接続には、すべてロック式C14 - C13電源コードの使用を推奨します。PDUソケットが密集し、配線が複雑な環境において、ロック構造はメンテナンス時の不意の抜けを効果的に防ぎ、業務の継続性を保証します。
UPSとネットワーク機器：長さと線規のバランス
UPS出力端からネットワーク機器への接続は、キャビネットの奥行きに合わせて適切な長さを選択する必要があります。ケーブルが長すぎると電圧降下や絡まりのリスクが高まり、短すぎると柔軟な配線が困難になります。1.2mから2mの間で選択し、線路損失を抑えるために導体断面積が1.0mm²以上のものを使用することをお勧めします。
調達と受入検査：合格電源コードを見極める3つのステップ
IEC 60320認証と第三者試験レポートの確認
調達時には、サプライヤーに対してIEC 60320適合宣言書および第三者試験レポートの提出を求め、温度上昇、耐電圧、抜挿力、難燃試験項目を重点的に確認してください。完全な認証チェーンを持つ製品は、品質の一貫性がより保証されます。
ロック保持力と導通抵抗の簡易測定方法
受入検査時には、ばねばかりを使用してロック保持力をサンプリング検査できます。50N未満は不合格とみなされます。導通抵抗はマイクロオーム計で測定可能で、1本のケーブルの両端導通抵抗は20mΩ未満である必要があります。バッチの一貫性を確保するため、サンプリング比率は5%以上にすることをお勧めします。
要約
- ロック式C14 - C13電源コードは、機械的ラッチにより脱落リスクを排除し、抜挿寿命は5000回を超えます。
- 標準の10A/250V仕様は、ほとんどのサーバーやネットワーク機器に対応し、1.0mm²の導体仕様はより高い温度上昇マージンを提供します。
- IEC 60320認証と第三者試験レポートは調達・受入の重要な根拠であり、ロック保持力は50N以上である必要があります。
よくある質問
IEC C14 - ロック式 C13電源コードは、通常のC14ソケットと互換性がありますか？
はい、互換性があります。ロック式C13コネクタ（メス）は、物理的な寸法において標準的なC13と完全に一致しているため、通常のC14ソケットに問題なく差し込めます。ただし、抜け防止ロック機能は、ロック用のスロットや特定のロック機構を備えたC14プラグ端と組み合わせることで有効になるため、通常のソケットでは基本的な嵌合接続のみとなります。
電源コードの仕様が機器の電力要件を満たしているか判断するにはどうすればよいですか？
機器の定格電力を動作電圧で割ることで、実際の電流値を算出します。電流値が10Aに近い、または10Aに達する場合は、導体断面積が1.0mm²以上のケーブルを選択し、20%以上の安全マージンを確保することをお勧めします。これにより、ケーブルが限界の全負荷状態で長期運転されることによる過熱や温度上昇を防ぐことができます。
IEC 60320規格におけるロック式電源コードの追加要件は何ですか？
同規格では、ロック構造が基本インターフェースの寸法や電気的性能を変更してはならないと規定されています。認証を取得したロック式製品は、基本的な温度上昇試験や耐電圧試験を満たすと同時に、追加の機械的ロック保持力試験（通常は50N以上）および数千回に及ぶ抜挿寿命試験に合格し、ロック部品の耐久性を確保する必要があります。
サーバー室の運用において、非ロック式電源コードには具体的にどのような脱落リスクがありますか？
非ロック式ケーブルには主に3つの脱落リスクがあります。第1に、保守人員が隣接する機器をメンテナンスする際の不意の接触。第2に、機器の冷却ファンやハードディスクの長期的な高周波微振動による位置のズレと脱落。第3に、垂直配線においてケーブル自体の重みによってインターフェースに持続的な下向きの引っ張り力が働き、接触不良を引き起こすリスクです。
