BA16-2200-CABLE-DE-ALIMENTACIÓN Análisis completo de las especificaciones del cable de alimentación: calibre grueso 12 AWG y conectores C19-C20, la opción preferida para fuentes de alimentación de servidores

En el mantenimiento y la operación de servidores y centros de datos, la selección de los cables de alimentación influye directamente en la estabilidad del sistema y en la seguridad eléctrica. Según estadísticas del sector, más del 30% de los incidentes de inactividad de los servidores están relacionados de forma directa o indirecta con fallos en la conexión de energía. El BA16-2200-POWER-CORD, como cable de alimentación de alta carga que combina conductores de calibre grueso de 12 AWG con conectores IEC 60320 C19-C20, se está convirtiendo en el estándar de facto para la configuración de energía en servidores de gama media y alta. ¿Qué hace que este cable sea tan especial? ¿Cuál es la diferencia fundamental con los conectores C13-C14 comunes? Basándonos en las especificaciones del producto y en los escenarios de aplicación industrial, este artículo analizará exhaustivamente los parámetros técnicos, el entorno aplicable y los puntos clave de selección del BA16-2200-POWER-CORD.

Conozca el BA16-2200-POWER-CORD: Posicionamiento del producto y especificaciones principales

Resumen de los parámetros básicos del producto

Lanzado por StarTech, el BA16-2200-POWER-CORD tiene una longitud de 2 pies (aproximadamente 0,61 metros) y utiliza una cubierta exterior de PVC negro. Su diseño compacto lo hace ideal para el interior de servidores en rack o escenarios de conexión de energía a corta distancia. Sus parámetros eléctricos nominales son de 20 A / 250 V CA, con una capacidad de carga máxima de hasta 5000 W, superando con creces la especificación típica de 10 A / 125 V de los cables de alimentación comunes, y posicionándose claramente para dispositivos de alto consumo energético. Las dimensiones físicas de este cable han sido cuidadosamente diseñadas para satisfacer los requisitos de transmisión de alta corriente, manteniendo al mismo tiempo la flexibilidad del cableado en los espacios reducidos de los gabinetes.

Desde la perspectiva de la ingeniería de materiales, el conductor de 12 AWG combinado con el aislamiento de PVC proporciona una excelente rigidez dieléctrica al tiempo que garantiza la resistencia mecánica. El diámetro exterior del cable está bien controlado, lo que facilita su paso por los rieles de los servidores y los brazos organizadores de cables. Cabe destacar que la longitud de 0,61 metros no se eligió al azar: cubre exactamente la distancia típica entre la fuente de alimentación (PSU) del servidor y la unidad de distribución de energía (PDU) vertical del gabinete, evitando la acumulación de cables sobrantes que podría obstaculizar el flujo de aire.

Decodificación de las características del producto a partir de su nomenclatura

¿El "BA" en el modelo representa la serie de cables y el "16" se refiere a 16 AWG? No, en realidad este modelo utiliza conductores de 12 AWG (el "2200" en el código identifica la combinación de corriente nominal de 20 A y voltaje de 250 V). Comprender la lógica del modelo ayuda a los ingenieros a identificar rápidamente las capacidades del cable al realizar compras, evitando errores de selección por una interpretación incorrecta de las especificaciones. De hecho, el sistema de nomenclatura de StarTech sigue las reglas generales de la industria: el prefijo representa la línea de productos, la parte numérica implica los parámetros eléctricos y el sufijo suele indicar el tipo de interfaz o funciones especiales.

Esta nomenclatura sistemática no solo facilita la gestión de inventario, sino que también ayuda a encontrar rápidamente la especificación correcta durante los reemplazos de emergencia. Para los equipos de operaciones y mantenimiento, dominar esta capacidad de decodificación significa poder juzgar si un cable es adecuado para un equipo específico basándose únicamente en el modelo, sin necesidad de consultar la ficha técnica completa, lo cual es extremadamente valioso en situaciones de resolución de problemas donde cada segundo cuenta.

Análisis de ventajas clave: ¿Por qué es tan crítico el calibre grueso de 12 AWG?

Relación entre el calibre del conductor y la capacidad de conducción de corriente

El calibre del conductor de un cable de alimentación determina directamente su capacidad para conducir corriente. Un conductor de 12 AWG (American Wire Gauge) tiene un área de sección transversal de aproximadamente 3,31 mm², lo que, bajo las mismas condiciones, ofrece una menor resistencia y un mayor margen de corriente que los calibres comunes de 14 AWG (aprox. 2,08 mm²) o 16 AWG (aprox. 1,31 mm²). Para las fuentes de alimentación de servidores que funcionan continuamente a alta carga (especialmente módulos de alimentación redundantes), el calibre de 12 AWG reduce eficazmente el aumento de temperatura del cable y prolonga su vida útil. Esta diferencia es especialmente notable en salas de servidores con altas temperaturas ambientales; según la ley de Joule, una reducción del 30% en la resistencia significa una reducción de aproximadamente el 30% en la potencia térmica generada bajo la misma corriente.

Impacto real del calibre grueso en la caída de tensión y la estabilidad

En escenarios de alta corriente de 20 A, los cables con conductores delgados experimentan caídas de tensión significativas, lo que provoca fluctuaciones en el voltaje de entrada de los equipos, lo que podría causar reinicios o daños en el hardware. El BA16-2200-POWER-CORD utiliza conductores de 12 AWG, lo que permite controlar la caída de tensión por debajo de 0,1 V en una longitud de 0,61 metros. Esto garantiza que los módulos de alimentación del servidor reciban una entrada de energía estable y limpia, lo cual es de gran importancia para dispositivos con cargas transitorias elevadas, como servidores GPU y matrices de almacenamiento. Tomando como ejemplo un servidor GPU de 4U a plena carga, su corriente máxima puede superar fácilmente los 16 A; en este caso, cada miliohmio de resistencia en el cable se traduce en calor y caída de tensión, afectando directamente el funcionamiento estable de las GPU.

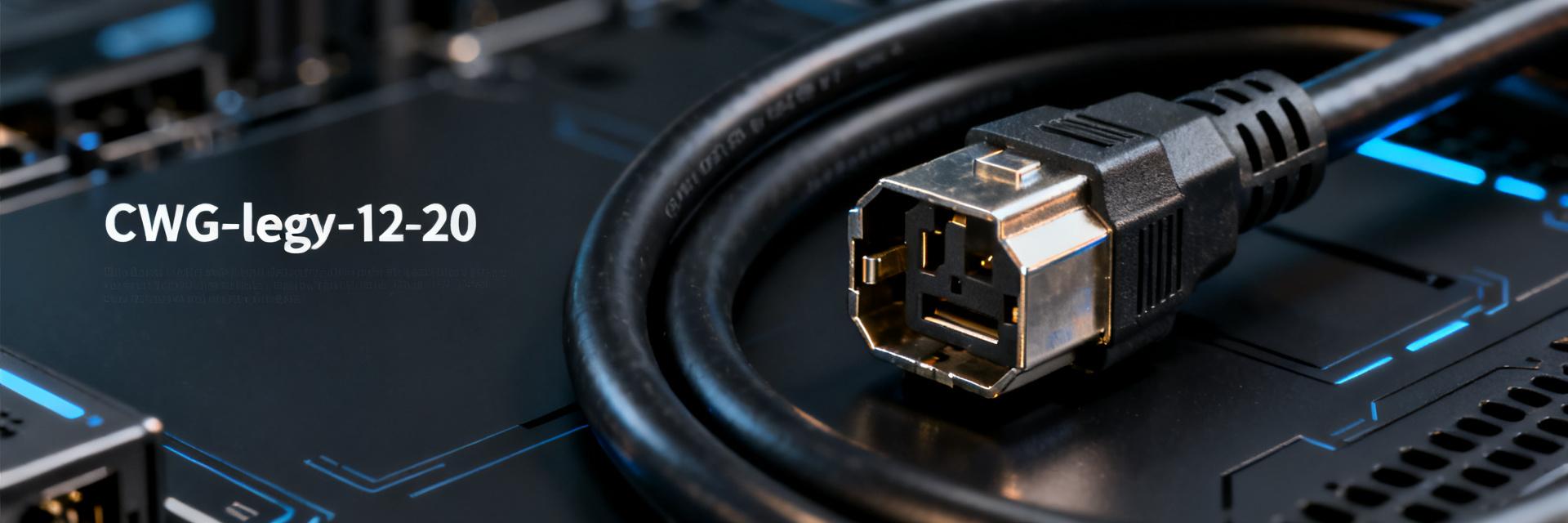

Conector C19-C20: El "peso pesado" de las conexiones de energía para servidores

Descripción general del sistema de conectores estándar IEC 60320

El estándar IEC 60320 define las formas de los conectores de alimentación para diferentes niveles de corriente: C13/C14 es adecuado para escenarios de 10 A (común en fuentes de alimentación de PC), C15/C16 es adecuado para entornos de alta temperatura (85 °C), mientras que C19/C20 está diseñado específicamente para escenarios de alta corriente de 16-20 A. El C20 es la entrada (lado del equipo) y el C19 es la salida (lado del cable), ambos con un diseño de tres clavijas con conexión a tierra. Son notablemente más grandes que los conectores C13/C14 y ofrecen una fuerza de acoplamiento superior. Esta diferencia de tamaño físico no es aleatoria: una mayor área de contacto se traduce en una menor resistencia de contacto y mejores condiciones de disipación de calor, lo cual es esencial para soportar una corriente continua de 20 A.

C19-C20 vs. C13-C14: Tabla comparativa de diferencias clave

Desde el punto de vista del diseño estructural, los conectores C19/C20 incorporan estructuras de refuerzo y contactos metálicos más gruesos para asegurar una conexión confiable incluso en entornos con vibraciones o desconexiones frecuentes. Su diseño de prevención de inserción incorrecta es aún más meticuloso: los conectores con diferentes clasificaciones de corriente no se pueden acoplar físicamente, eliminando de raíz el riesgo de sobrecarga.

Escenarios de aplicación: ¿Qué dispositivos realmente necesitan el BA16-2200-POWER-CORD?

Lógica de coincidencia para módulos de alimentación de servidores

La gran mayoría de los servidores empresariales (como las series Dell PowerEdge o HPE ProLiant) utilizan conectores de entrada C20 en sus módulos de alimentación redundantes (PSU) para soportar salidas de potencia superiores a 2000 W. El BA16-2200-POWER-CORD es precisamente el "último metro" crítico que conecta la PSU del servidor con la PDU (unidad de distribución de energía) del gabinete, garantizando la confiabilidad del suministro eléctrico en escenarios de computación de alta densidad. En el caso de un servidor de entrenamiento de IA equipado con fuentes de alimentación redundantes dobles de 2400 W, la corriente de entrada de una sola línea puede alcanzar los 10,9 A (calculada a 220 V). El uso de un cable C13 de clase 10 A daría lugar a una sobrecarga continua, razón por la cual los cables C19-C20 son insustituibles.

Consideraciones prácticas para el cableado de centros de datos y salas de servidores

En los gabinetes de los centros de datos, la longitud de 0,61 metros del BA16-2200-POWER-CORD es ideal: evita el desorden de cables demasiado largos al tiempo que reserva un radio de curvatura suficiente para el mantenimiento y la extracción de los servidores. Su cubierta exterior de PVC negro es resistente a la abrasión y a la presión, y cumple con los requisitos de retardo de llama para salas de servidores (clasificación VW-1), ofreciendo un rendimiento excelente en entornos de pasillo frío/caliente con cableado denso. Esta longitud también tiene en cuenta el espacio entre puertos cuando las PDU se instalan verticalmente: cuando el servidor se monta en la parte central del gabinete, la longitud de 0,61 metros es perfecta para conectarse a la toma correspondiente de la PDU vertical con una curvatura adecuada, evitando tensiones excesivas que puedan dañar los conductores internos.

Recomendaciones de adaptación para computación de alto rendimiento y otros equipos de alta potencia

Además de servidores, el BA16-2200-POWER-CORD es ideal para estaciones de trabajo de entrenamiento de IA, gabinetes de expansión de almacenamiento de alto rendimiento y salidas de UPS de alta potencia. Al realizar la selección, confirme que el conector del lado del equipo sea C20 (macho), el del lado de la PDU sea C19 (hembra) y que la corriente nominal de salida de un solo canal de la PDU sea de al menos 20 A. Para las organizaciones que planean desplegar clústeres de computación de alta densidad, se recomienda incluir el BA16-2200-POWER-CORD como una configuración estándar en su lista de compras para unificar las especificaciones de cableado y reducir la complejidad de la gestión de repuestos.

Guía para evitar errores de selección: ¿Cómo evitar el uso de cables insuficientes?

Lista de verificación de parámetros críticos

• Coincidencia de corriente: Corriente nominal del cable ≥ corriente de entrada máxima del equipo (con un margen de reserva superior al 20%). Por ejemplo, para una PSU de 2400 W a 220 V, la corriente de entrada es de aprox. 10,9 A, pero considerando las corrientes de irrupción en el arranque y el diseño de redundancia, un cable de 20 A proporciona un margen de seguridad óptimo.
• Tipo de conector: Confirme que el conector del lado del equipo sea C20 macho (no C14) y el del lado de la PDU sea C19 hembra (no C13). Sus dimensiones físicas son diferentes y no son intercambiables.
• Verificación del calibre: El diámetro exterior de un cable de 12 AWG es de aproximadamente 6,5-7,5 mm, notablemente más grueso que el de un cable de 14 AWG (aprox. 5,5-6,5 mm). Se puede verificar rápidamente con un calibrador de vernier para evitar la compra de productos que afirmen ser de 12 AWG pero que en realidad tengan un calibre inferior.
• Marcas de certificación: Verifique las marcas de seguridad como UL, CE o VDE para asegurarse de que cumplan con las normativas locales (por ejemplo, certificación CCC para el mercado chino o UL para el mercado norteamericano).

Errores comunes y casos incorrectos

Error 1: Utilizar adaptadores para degradar una conexión C19-C20 a C13-C14. Esto obliga a un equipo de 20 A a tomar corriente a través de una interfaz de 10 A, lo que conlleva un riesgo extremadamente alto de sobrecalentamiento en los contactos. En pruebas reales, cuando fluye una corriente de 20 A a través de un conector de 10 A, la temperatura de los contactos puede superar los 85 °C, sobrepasando con creces el umbral seguro y acelerando la fatiga del metal y el envejecimiento del aislamiento a largo plazo.

Error 2: Ignorar el impacto de la longitud del cable en la caída de tensión. Un cable de 12 AWG de más de 3 metros de longitud puede generar una caída de tensión superior a 0,5 V bajo una carga de 20 A, lo que requiere un nuevo cálculo. Esto ocurre con frecuencia en escenarios de conexión en cascada de gabinetes: cuando las PDU se conectan en cadena (daisy chain), la caída de tensión acumulada puede hacer que el voltaje de entrada en los servidores del extremo final sea insuficiente.

Error 3: Utilizar cables C19-C20 para equipos sin conexión a tierra. Los conectores C19-C20 requieren obligatoriamente conexión a tierra y no se pueden utilizar en tomas de corriente de dos polos. En algunas salas de servidores antiguas, las tomas de corriente carecen de terminales de tierra; en estos casos, incluso si se utiliza un cable C19-C20, no se podrá establecer un lazo de tierra eficaz, lo que representa un riesgo de seguridad.

Mantenimiento e identificación de calidad: Garantizando un funcionamiento estable a largo plazo

Puntos clave de las inspecciones periódicas

Inspeccione regularmente ambos extremos de los conectores en busca de signos de decoloración, deformación o aflojamiento. Doble el cable manualmente para detectar si hay conductores internos rotos (un punto inusualmente blando puede indicar una rotura interna). Utilice una cámara termográfica infrarroja para medir la temperatura de los conectores bajo carga completa (normalmente debe ser inferior a 60 °C). Para los cables que han estado desplegados durante más de tres años, se recomienda incluirlos en el plan de mantenimiento preventivo anual; aunque el exterior parezca normal, los conductores internos pueden desarrollar microfisuras debido a los ciclos térmicos prolongados.

Identificación de productos originales y recomendaciones de compra

Los cables BA16-2200-POWER-CORD originales tienen impreso en su superficie el número de certificación UL y las especificaciones (como "12AWG 3C SJT"), y la carcasa del conector lleva la marca IEC 60320 y el logotipo de la marca. Se recomienda realizar las compras a través de distribuidores autorizados o plataformas de comercio electrónico oficiales para evitar la adquisición de imitaciones con calibres reducidos (haciendo pasar cables de 14 AWG por 12 AWG) o con revestimientos de conectores defectuosos. Los conectores C19 originales suelen tener una vida útil de más de 5000 ciclos de inserción/extracción, mientras que las imitaciones de baja calidad pueden no superar los 500 ciclos, deteriorando rápidamente la resistencia de contacto con el uso.

Resumen

El BA16-2200-POWER-CORD, con su combinación de conductores gruesos de 12 AWG y conectores C19-C20 de alta resistencia, ofrece una solución de conexión de energía sumamente estable y confiable para servidores y equipos de alta potencia. En un momento en que la densidad de los centros de datos sigue aumentando, elegir el cable de alimentación adecuado no es solo un requisito técnico, sino también una inversión fundamental para garantizar la continuidad del negocio. Ya sea para la instalación de nuevos servidores o para la renovación de salas de servidores, incluir el BA16-2200-POWER-CORD en su lista de selección es una decisión inteligente para escenarios de alta carga. Recuerde: cada detalle en la conexión de energía influye en la estabilidad de cada segundo de funcionamiento del sistema.

Resumen de puntos clave

• El BA16-2200-POWER-CORD utiliza conductores de 12 AWG, corriente nominal de 20 A / 250 V, soporta hasta 5000 W y está diseñado específicamente para equipos de alta potencia como servidores.
• Los conectores C19-C20 ofrecen una mayor corriente nominal y una mejor confiabilidad de contacto en comparación con los C13-C14, y no son intercambiables.
• La longitud de 0,61 metros está optimizada para la conexión del "último metro" dentro del gabinete, equilibrando el rendimiento eléctrico y la organización del cableado.
• Al realizar la selección, es fundamental verificar la coincidencia de corriente, el tipo de conector, el calibre del cable y las marcas de certificación para evitar riesgos de seguridad debido a especificaciones incompatibles.
• Los cables originales cuentan con marcas de seguridad completas y el logotipo de la marca; se recomienda comprarlos a través de canales autorizados para garantizar la calidad.
