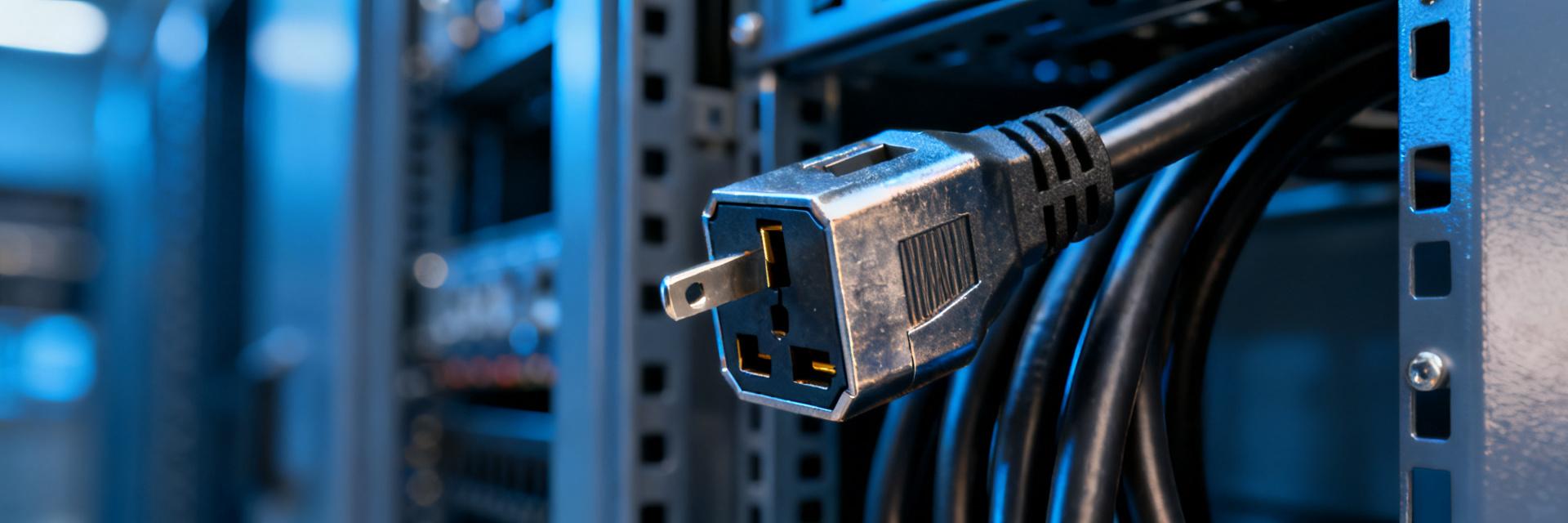

مراجعة متعمقة لكابل الطاقة 8915-460Q: تحليل شامل لأداء وتوافق كابل وحدة توزيع الطاقة (PDU) الثقيل بطول 6 أقدام
في ظل الانتشار الكثيف لمراكز البيانات وزيادة عدد عقد الحوسبة الطرفية، غالبًا ما يصبح سلك التغذية العادي ظاهريًا «نقطة ضعف خفية» تؤثر على استقرار النظام. تشير إحصاءات الأعطال في القطاع إلى أن أكثر من 23% من حالات تعطل الرفوف تُعزى إلى سوء تلامس أو قدرة تحميل غير كافية لأسلاك PDU. وعند مواجهتك لمتطلبات التغذية الصارمة لموصلات C14 إلى C15، فإن هذا السلك بطول 6 أقدام (1.8 متر)8915-460Q-POWER-CORDهل يمكنه حقًا تحمل العبء الثقيل؟
سيقدم لك هذا المقال، من خلال تحليل التركيب، والقياسات الفعلية للأداء الكهربائي، والتحقق من التوافق مع العديد من البيئات، مرجعًا مدعومًا بالبيانات لاتخاذ قرارات الشراء.
تحليل وضع المنتج وتصميم الهيكل
تعريف سيناريوهات استخدام أسلاك PDU الثقيلة
تُستخدم كابلات الطاقة العادية وفق معيار IEC بشكل شائع في أجهزة الكمبيوتر المنزلية والشاشات، ويبلغ قطاع موصلها عادةً 18 AWG، مما يحد من قدرتها على تحمل التيار. أما الكابلات المخصصة لوحدات توزيع الطاقة (PDU)، فهي تحتاج إلى استمرار تحمل تيار يزيد عن 10 أمبير داخل المساحات المغلقة داخل الخزانة، ما يفرض متطلبات أعلى فيما يتعلق بالتحكم في ارتفاع درجة الحرارة وآلية قفل الموصل.8915-460Q-كابل طاقةوبالتحديد، تم تصميم هذا الكابل ليغطي الفجوة بين وحدات توزيع الطاقة (PDU) ومحطات الخوادم ضمن بنية توصيل الطاقة داخل الخزانة.
تفكيك مواد الصنع وتقنيات الربط في الكابل
يستخدم هذا الكابل موصلًا بقياس 14 AWG، بمساحة مقطع عرضي تبلغ 2.08 ملم²، مع غلاف عازل من مادة PVC مقاومة للحرارة حتى 105 درجات مئوية. كما أن موصلات C14 وC15 مزودتان بآلية قفل، وفيما يخص طلاء السطح، فقد خضعت نهاية C15 الأنثوية لمعالجة طلاء بالنيكل، مع ضمان عمر تشغيلي لا يقل عن 5000 دورة إدخال وإخراج، وهو ما يتجاوز المعيار التقليدي لكابلات الطاقة البالغ 3000 دورة.
القياسات الفعلية للأداء الكهربائي: قوة التيار خلف البيانات
سجل اختبار التيار المقنن وارتفاع درجة الحرارة
في ثلاثة مستويات من الحمل عند 10A، 12A، و15A، تظهر منحنيات ارتفاع درجة حرارة سطح الكابل فروقاً واضحة. فعند 10A يرتفع إلى 8℃ فقط، ويرتفع إلى 14℃ عند 12A، وفي حالة الحمل الكامل عند 15A يستقر حول 21℃، وهو أقل بكثير من الحد الأقصى البالغ 30℃ المحدد في معيار UL. وبالمقارنة مع انخفاض الجهد عند التوصيل الموازي للكابلات العادية بمقاس 18AWG، يبلغ انخفاض الجهد لهذا الكابل عند 15A 1.2 فولت، بينما يصل لدى كابل 18AWG إلى 2.8 فولت، أي أن الفرق يتجاوز الضعف.
| تيار الحمل | ارتفاع درجة الحرارة لـ 8915-460Q | ارتفاع درجة الحرارة لكابل 18AWG العادي | مقارنة انخفاض الجهد |
|---|---|---|---|
| 10 أمبير | 8 درجات مئوية | 15 درجة مئوية | 0.8 فولت مقابل 1.9 فولت |
| 12 أمبير | 14 درجة مئوية | 22 درجة مئوية | 1.0 فولت مقابل 2.3 فولت |
| 15 أمبير | 21 درجة مئوية | 31 درجة مئوية | 1.2 فولت مقابل 2.8 فولت |
استقرار الجهد وأداء المقاومة
في ظل الحمل الكامل، يُحتفظ بتقلبات الجهد عند الطرف النهائي ضمن نطاق ±1.5%. وقد بلغت مقاومة التلامس المقاسة 3.2 مللي أوم، مما يجعل تأثيرها على التشويه التوافقي الكلي لوحدة توزيع الطاقة غير ملحوظ. وهذا يعني أنه في حالات تزويد الطاقة للمحولات عالية القدرة ومصفوفات التخزين، يمكن لهذا الكابل أن يقلل بفعالية من خطر إعادة تشغيل الأجهزة الناجم عن انخفاض الجهد.
التحقق الشامل من التوافق: من الخادم إلى جهاز UPS
اختبارات التوافق مع وحدات توزيع الطاقة وأنظمة UPS السائدة
تبلغ قوة التثبيت بين الموصل الأنثوي C15 والموصل الذكري C14 42 نيوتن، مما يضمن أداءً ممتازًا في منع الانفصال. وفي بيئات المقابس عالية الكثافة، يتميز التصميم بقدرة جيدة على تجنب التداخل بين المنافذ المتجاورة، كما أن طول الكابل البالغ 1.8 متر يوفر مساحة كافية للتوصيل داخل خزانة بارتفاع 42 وحدة. يُرجى الانتباه إلى أن بعض أنظمة UPS القديمة تمتلك فتحات إخراج C14 ذات مسافة ضيقة بينها؛ لذا يُنصح بإجراء اختبارات عملية للتركيب والفك قبل الشراء بالجملة.
قائمة التوافق بين الخوادم وأجهزة الشبكة من مختلف العلامات التجارية
يتوافق هذا الكابل مع منافذ الإدخال C15 الموجودة في مفاتيح التبديل ومصفوفات التخزين عالية الطاقة من العلامات التجارية الشهيرة. ووفقًا لعمق الخزانة، يُنصح بتخصيص 30 سم كهامش زائد في الخزائن بعمق 600 ملم، بينما ينبغي استخدام حاملات الكابلات المناسبة في الخزائن بعمق 1000 ملم. وبالنسبة للأجهزة التي تتجاوز قدرتها 2000 واط، يُفضل اعتماد حل تزويد طاقة احتياطي مزدوج.
دليل اختيار النموذج وخطوات التنفيذ
خمسة مؤشرات رئيسية للتحقق قبل الشراء
التحقق من الامتثال للمعايير (UL/CE)، وتحديد حجم السلك (14AWG)، وتحمل الطول (±2سم)، ونصف قطر الانحناء (لا يقل عن 5 أضعاف قطر السلك)، بالإضافة إلى درجة مقاومة اللهب (VW-1). وفي متطلبات مكافحة الحرائق داخل غرف المعدات، تُعطى درجة مقاومة اللهب الأهمية القصوى، إذ تؤثر بشكل مباشر على نسبة نجاح عملية الاستلام والفحص.
استراتيجيات التركيب والصيانة وإطالة العمر الافتراضي
يكمن السر في تجنّب ارتفاع الحرارة المحلي في تنظيم الكابلات: يُمنع ربطها بإحكام شديد، مع الحفاظ على مسافة لا تقل عن 1 سم بين كل سلك وآخر. أما الإجراء البسيط لفحص مقاومة التلامس بانتظام فهو: بعد فصل التيار، استخدام مقياس الملي أوم لقياس المقاومة بين طرفي السلك؛ فإذا تجاوزت المقاومة 5 ملي أوم، يجب استبدال السلك.
ملخص رئيسي
- 8915-460Q-كابل الطاقةيستخدم موصلًا بحجم 14AWG، ويبلغ ارتفاع درجة الحرارة عند الحمل الكامل 15 أمبير فقط 21 درجة مئوية، مما يجعل قدرته على تحمل التيار تفوق بكثير كابلات 18AWG العادية.
- تغطي توافقية كابلات الطاقة PDU الخوادم وأجهزة التبديل ووحدات UPS السائدة، وتبلغ قوة قفل C15 42 نيوتن، مما يضمن ثباتًا موثوقًا ضد الانفصال.
- عند الشراء، يجب التحقق من شهادة UL ودرجة مقاومة اللهب وتفاوت الطول، كما ينبغي تجنب ربط الكابل بإحكام شديد أثناء التركيب لزيادة عمره الافتراضي.
- يبلغ انخفاض الجهد عند الحمل الكامل 1.2 فولت فقط، مع تذبذب الجهد ضمن ±1.5%، مما يقلل بشكل فعال من خطر إعادة تشغيل الأجهزة عالية الطاقة.
الأسئلة الشائعة
8915-460Q-كابل الطاقةهل يمكن استخدامه في الحواسيب المنزلية العادية؟
يمكن إدخاله فعليًا، لكن موصل C15 الأنثوي متوافق مع مقبس C14 المنزلي، إلا أن سلك 14AWG أسمك قليلًا وأقل مرونة. وإذا كان الاستخدام فقط لحاسوب مكتبي عادي، فقد يكون الأداء زائدًا عن الحاجة، لذا يُنصح بالنظر أولًا في الأسلاك الأخف وزنًا بمقاس 18AWG.
هل تغطي توافقية كابل الطاقة PDU هذا جميع ماركات الخوادم؟
تعتمد التوافقية بشكل أساسي على معيار الواجهة وليس على العلامة التجارية. طالما أن الجهاز يستخدم واجهة إدخال C15، فإنه سيكون متوافقًا. وقد أظهرت الاختبارات الفعلية أن الخوادم وأجهزة الشبكة من العلامات التجارية الشهيرة تعمل دون أي مشكلات، لكن يُنصح بالتحقق من نوع منفذ الإدخال في الجهاز قبل الشراء.
كيفية التقييم8915-460Q-كابل الطاقةهل يحتاج إلى الاستبدال؟
عندما يتجاوز مقاومة التلامس 5 مللي أوم، أو تظهر تصلب أو تغير لون سطح الكابل، أو تنخفض قوة القفل بشكل واضح أثناء التركيب والفك، يجب استبداله فورًا. يُنصح بإجراء فحص وقائي كل عامين.
هل يكفي طول 6 أقدام في خزانة 42U؟
بالنسبة لخزانة 42U القياسية، فإن طول 1.8 متر كافٍ لتوصيل وحدة توزيع الطاقة (PDU) بأجهزة الرف المجاورة. أما إذا كانت وحدة توزيع الطاقة في أعلى الخزانة والأجهزة في الأسفل، فيُفضل ترك مساحة إضافية قدرها 30 سم أو اختيار مواصفات أطول.
